Dalam industri pengecoran logam khususnya besi dan baja kualitas produk akhir tidak hanya ditentukan oleh komposisi material atau proses peleburan. Salah satu tahap paling awal, namun sangat menentukan, adalah pattern making. Tahap ini menjadi dasar pembentukan cetakan yang secara langsung memengaruhi bentuk, dimensi, toleransi, dan presisi hasil cor.
Pada praktik industri besi dan baja, kesalahan pada tahap pattern making dapat berdampak serius, mulai dari ketidaksesuaian dimensi, cacat permukaan, hingga meningkatnya tingkat reject. Oleh karena itu, memahami pattern making bukan sekadar pengetahuan dasar, melainkan fondasi penting dalam memastikan kualitas dan efisiensi proses pengecoran logam secara keseluruhan.

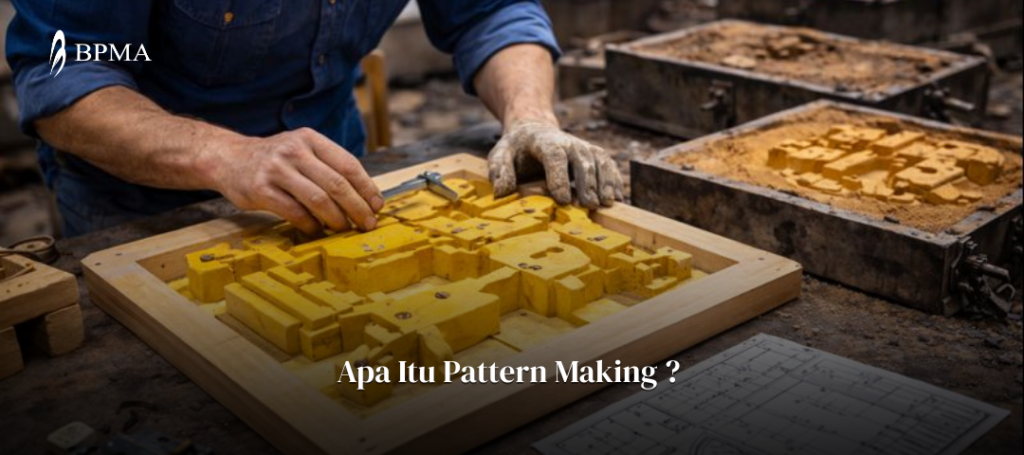

Apa Itu Pattern Making?
Pattern making adalah proses pembuatan pola (pattern) yang digunakan untuk membentuk rongga cetakan pada proses pengecoran logam. Pola ini berfungsi sebagai acuan bentuk produk cor yang akan dihasilkan, namun tidak dibuat identik 1:1 dengan produk akhir karena harus disesuaikan dengan karakteristik material dan tahapan proses pengecoran.
Dalam proses pattern making, pola dirancang dengan mempertimbangkan beberapa faktor teknis penting, seperti penyusutan logam saat pendinginan, toleransi dimensi, sudut pelepasan (draft angle), serta allowance untuk proses machining atau finishing. Perhitungan ini bertujuan agar produk hasil cor memiliki ukuran, bentuk, dan kualitas yang sesuai dengan spesifikasi desain setelah proses pembekuan dan pengerjaan lanjutan.
Pattern kemudian digunakan pada media cetak, yang paling umum adalah pasir cetak (sand casting). Setelah pasir dipadatkan di sekitar pattern, pola dilepas sehingga membentuk rongga cetakan. Rongga inilah yang diisi dengan logam cair untuk menghasilkan produk cor. Oleh karena itu, ketepatan proses pattern making sangat berpengaruh terhadap akurasi dimensi, kualitas permukaan, serta efisiensi keseluruhan proses pengecoran logam.
Mengapa Pattern Making Sangat Penting dalam Pengecoran Logam, Besi, dan Baja ?
Pattern making memegang peran krusial sebagai penghubung antara desain dan proses produksi pengecoran logam. Kualitas dan ketepatan pola akan sangat menentukan hasil akhir produk cor, baik dari sisi dimensi, kualitas permukaan, maupun efisiensi proses produksi. Oleh karena itu, pattern tidak hanya berfungsi sebagai cetakan awal, tetapi juga sebagai elemen kontrol kualitas sejak tahap awal produksi.
Beberapa fungsi utama pattern making antara lain:
- Menentukan bentuk dan ukuran dasar produk cor sesuai desain teknis
- Menjadi acuan utama dalam pembuatan cetakan, khususnya pada proses sand casting
- Menjaga konsistensi bentuk dan dimensi pada produksi berulang atau mass production
- Mempermudah proses pencetakan dan pelepasan pola, sehingga mengurangi risiko kerusakan cetakan
Sebaliknya, kesalahan kecil pada pattern dapat berdampak signifikan terhadap kualitas dan efisiensi produksi, seperti:
- Dimensi produk tidak sesuai spesifikasi desain
- Munculnya cacat permukaan pada hasil cor
- Kesulitan saat proses pencetakan atau pelepasan pattern
- Meningkatnya tingkat reject produk, yang berdampak pada pemborosan material, waktu, dan biaya produksi

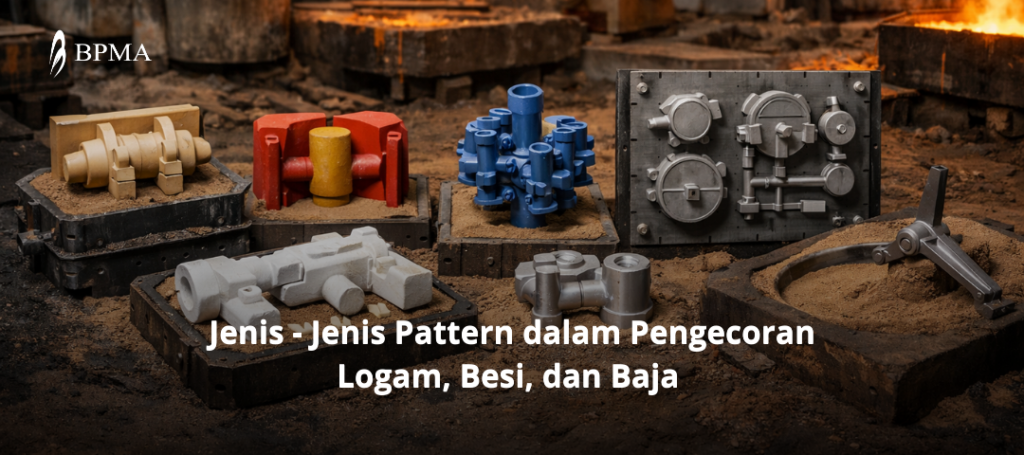

Jenis-Jenis Pattern Making dalam Pengecoran Logam, Besi, dan Baja
Dalam praktik pengecoran, pemilihan jenis pattern sangat berpengaruh terhadap kemudahan proses pencetakan, kualitas hasil cor, dan efisiensi produksi. Setiap jenis pattern dirancang untuk menjawab kebutuhan desain tertentu, baik dari sisi kompleksitas bentuk maupun volume produksi yang direncanakan.
- Solid Pattern
Pattern satu bagian yang sederhana. Biasanya digunakan untuk produk dengan bentuk sederhana dan volume produksi terbatas. - Split Pattern
Pattern yang dibagi menjadi dua bagian untuk memudahkan pelepasan dari cetakan. Umum digunakan pada produk dengan bentuk lebih kompleks. - Match Plate Pattern
Pattern yang dipasang pada pelat (plate) dengan posisi yang presisi. Cocok untuk produksi massal karena menghasilkan cetakan yang lebih konsisten. - Loose Piece Pattern
Pattern dengan bagian tambahan yang dapat dilepas. Digunakan untuk mengatasi bentuk undercut atau detail tertentu pada produk.
Secara keseluruhan, pemilihan jenis pattern harus disesuaikan dengan kompleksitas desain produk, jumlah produksi, serta tingkat presisi yang diinginkan. Pemilihan pattern yang tepat tidak hanya meningkatkan kualitas produk cor, tetapi juga membantu menekan risiko cacat dan meningkatkan efisiensi proses pengecoran secara keseluruhan.
Material yang Digunakan dalam Pattern Making
Pattern dapat dibuat dari berbagai material, tergantung kebutuhan dan skala produksi:
- Kayu
Mudah dibentuk dan relatif ekonomis. Umumnya digunakan untuk prototipe atau produksi kecil. - Resin atau plastik
Memiliki presisi lebih baik dan lebih tahan aus dibanding kayu. Cocok untuk produksi menengah. - Logam (aluminium atau baja)
Sangat tahan lama dan stabil secara dimensi. Digunakan untuk produksi massal atau kebutuhan presisi tinggi.
Pemilihan material pattern mempertimbangkan biaya, umur pakai, serta tingkat akurasi yang dibutuhkan.
Hubungan Pattern Making dengan Kualitas Hasil Cor Logam, Besi, dan Baja
Dalam proses pengecoran logam, pattern making memegang peran krusial karena menjadi fondasi kualitas hasil cor. Pattern yang dirancang dan dibuat secara presisi memberikan dampak langsung terhadap akurasi dimensi, kemudahan proses cetak, serta konsistensi hasil produksi. Dengan pattern yang tepat, risiko cacat cor dapat ditekan, proses pelepasan pola menjadi lebih efisien, dan hasil produksi dapat dijaga tetap seragam, terutama pada pekerjaan berulang.
Sebaliknya, pattern yang kurang presisi berpotensi menimbulkan masalah teknis yang berulang, seperti ketidaksesuaian ukuran, cacat permukaan, hingga meningkatnya tingkat reject, meskipun proses peleburan dan penuangan logam telah dilakukan dengan benar. Oleh karena itu, pattern making tidak dapat dipandang sebagai tahap terpisah, melainkan terintegrasi ke dalam praktik industri pengecoran logam secara menyeluruh, karena kualitas di tahap awal akan menentukan efektivitas seluruh proses lanjutan, mulai dari peleburan hingga finishing.
